Устройство для сепарирования капустных листьев в капустоуборочном комбайне
Устройство обеспечивает непрерывное сепарирование капустных листьев в потоке капустной массы в капустоуборочном комбайне. Устройство выполнено в виде вальца 1 (рис. 1), расположенного над переборочным транспортер-обрезчиком 2 с зазором под углом β к направлению потока капустной массы за зоной расположения режущего аппарата 3. Валец 1 покрыт резинотканевой пластиной с эластичными шипами (рис. 1, б) и приводится во вращение в направление потока от ВОМ 4 трактора через цепную 5, зубчатую 6 и карданную 7 передачи.

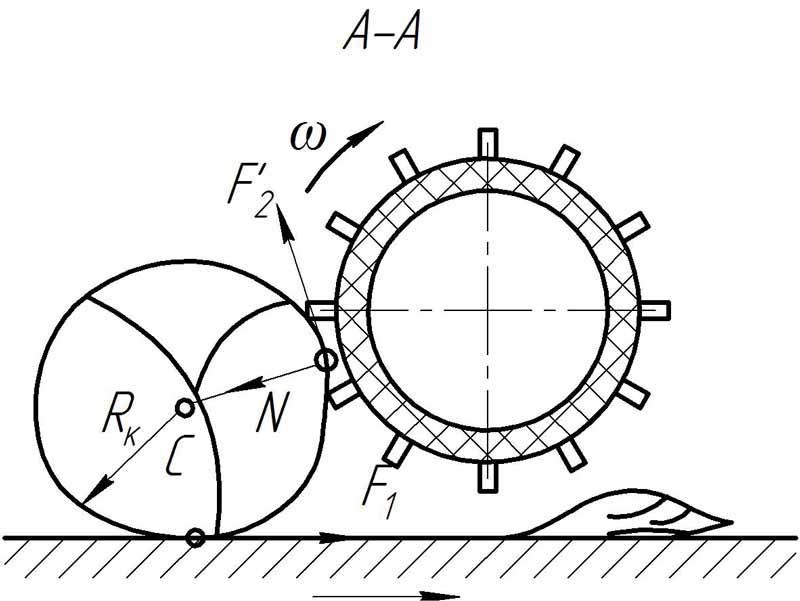

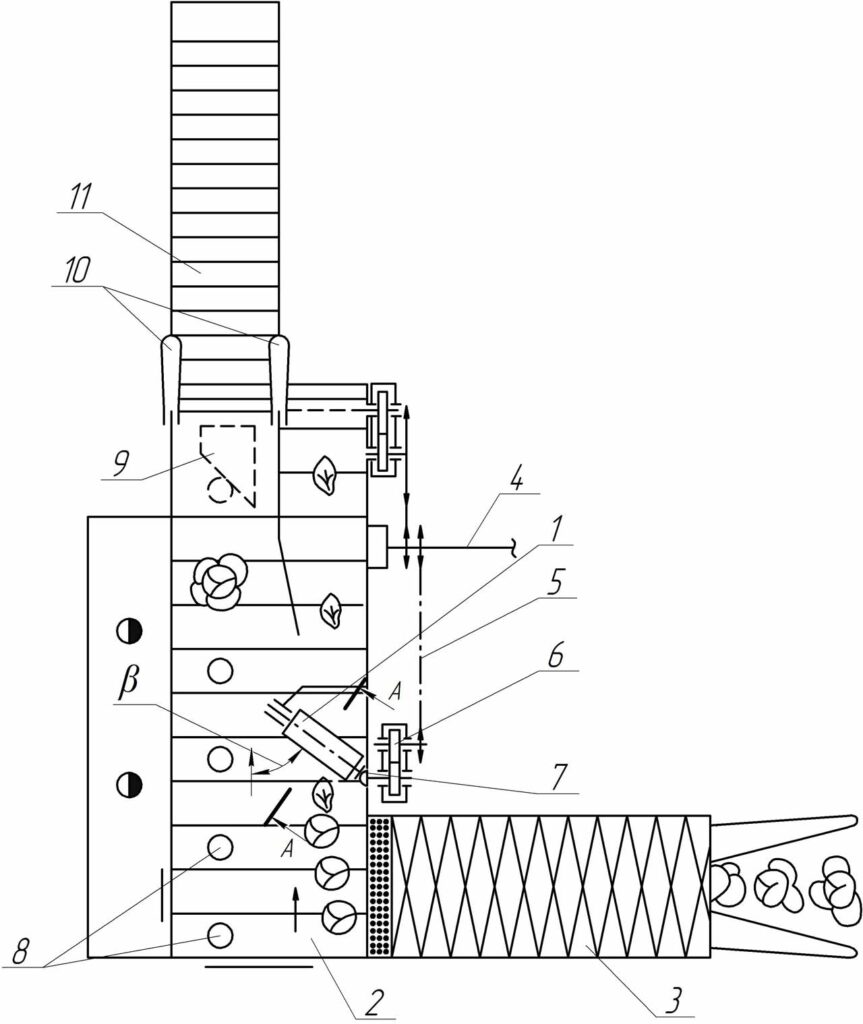

Рисунок 1 – Схема капустоуборочного комбайна с устройством для сепарирования капустных листьев:
а – вид сверху; б – разрез А-А; 1 – валец с эластичными шипами; 2 – транспортер-обрезчик; 3 – режущий аппарат; 4 – ВОМ трактора;
5, 6, 7 – цепная, зубчатая и карданная передачи; 8 – посадочные отверстия; 9 – пассивный нож; 10 – отражатели; 11 – элеватор
а – вид сверху; б – разрез А-А; 1 – валец с эластичными шипами; 2 – транспортер-обрезчик; 3 – режущий аппарат; 4 – ВОМ трактора;
5, 6, 7 – цепная, зубчатая и карданная передачи; 8 – посадочные отверстия; 9 – пассивный нож; 10 – отражатели; 11 – элеватор

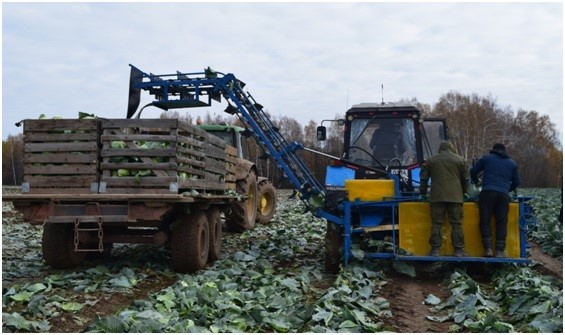

Капустоуборочный комбайн МКК-1 с устройством для сепарирования капустных листьев
Капустоуборочный комбайн МКК-1 с устройством для сепарирования капустных листьев
Предназначен для механизированной сплошной уборки кочанной капусты в товарном виде средних и поздних сортов с одновременной погрузкой в рядом идущий транспорт. Комбайн полунавесной, агрегатируется с тракторами тягового класса 1,4. Привод рабочих органов осуществляется от заднего вала отбора мощности трактора. Основными рабочими органами (узлами) являются: режущий аппарат с листоотделителем, переборочный транспортер-обрезчик с устройством для сепарирования капустных листьев, элеватор, площадка технологическая, опорные колеса, привод.
Предназначен для механизированной сплошной уборки кочанной капусты в товарном виде средних и поздних сортов с одновременной погрузкой в рядом идущий транспорт. Комбайн полунавесной, агрегатируется с тракторами тягового класса 1,4. Привод рабочих органов осуществляется от заднего вала отбора мощности трактора. Основными рабочими органами (узлами) являются: режущий аппарат с листоотделителем, переборочный транспортер-обрезчик с устройством для сепарирования капустных листьев, элеватор, площадка технологическая, опорные колеса, привод.
Технические характеристика капустоуборочного комбайна с устройством для сепарирования капустных листьев
Показатели | Значения показателей |
Рабочая скорость, м/с Убрано стандартных кочанов, % Потери кочанов, % Повреждено кочанов (в %) в слабой степени Полнота удаления капустных листьев, % Загрязненность, % | 0,9-1,5 100 0 8-9 95 Нет |
Рисунок 2 – Вид продукции, получаемой капустоуборочным комбайном с устройством для сепарирования капустных листьев
